Liens entre processus Unistep - exemples

Voici quelques exemples didactiques de l’utilisation des liens dans Unistep, ensuite exportés sous forme de pages HTML animées et de vidéos MP4. Chaque processus peut être défini indépendamment. Chaque séquence peut être définie de manière autonome. Ensuite, on met en place les liens entre une séquence et une autre (la cible). Ce groupe de séquences peut lui-même devenir la cible d’une autre séquence, ce qui permet de créer des enchaînements complexes et des animations chaînées.

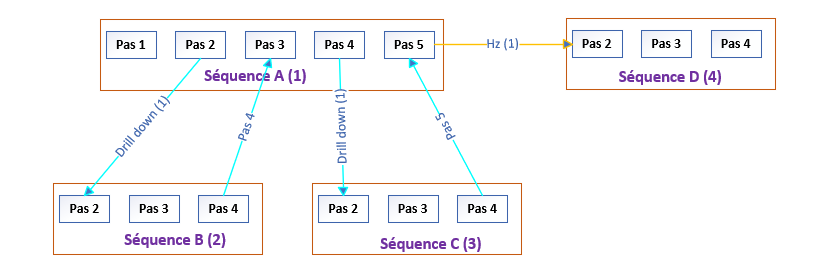

Deux drill-downs et un lien horizontal

La séquence A appelle, à deux pas différents, deux autres séquences en mode drill-down. Lorsque la séquence A se termine, elle appelle une autre séquence via un lien horizontal.

Les diagrammes s’étendent sur deux niveaux. Dans le HTML animé, vous pouvez animer uniquement le niveau supérieur (dans ce cas, seul le lien horizontal sera utilisé) ou animer les deux niveaux.

Unistep link explained 1
Liens Unistep - explications - exemple 1

Deux drill-downs et deux liens horizontaux

La séquence A appelle, à deux pas différents, deux autres séquences en mode drill-down. L’une des séquences appelées en mode drill-down appelle elle-même une autre séquence via un lien horizontal. Lorsque la séquence A se termine, elle appelle également une autre séquence via un lien horizontal.

La création des liens s’est faite comme suit : d’abord le lien horizontal entre A et E, puis le lien horizontal entre C et D. Ensuite, la séquence A (déjà liée en mode horizontal) a été liée en mode drill-down aux séquences B et C (cette dernière étant déjà liée en horizontal).

Les diagrammes s’étendent sur deux niveaux. Dans le HTML animé, vous pouvez animer uniquement le niveau supérieur (ce qui ne couvre que les liens horizontaux), ou animer les deux niveaux.

Unistep link explained 2
Liens Unistep - explications - exemple 2

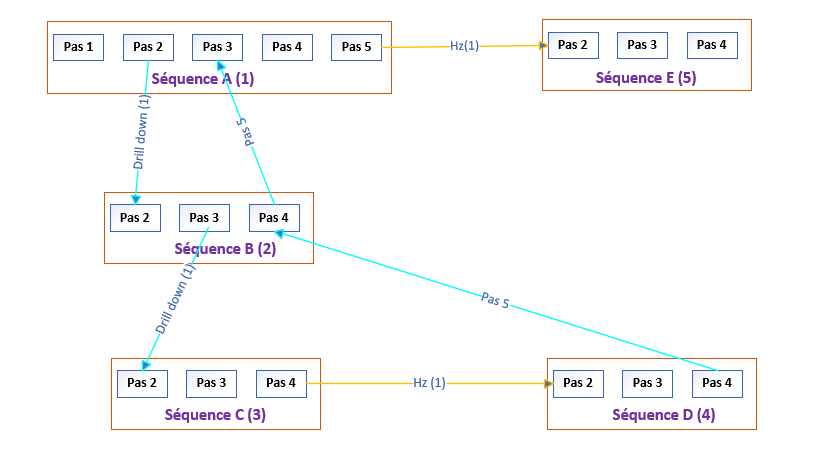

Deux drill-downs sur des niveaux successifs et deux liens horizontaux

La séquence A appelle la séquence B en mode drill-down. À son tour, la séquence B appelle la séquence C en mode drill-down, celle-ci étant également liée en mode horizontal.

La création des liens s’est faite comme suit : d’abord les liens horizontaux entre A et E, puis entre C et D. Ensuite, la séquence A (déjà liée en mode horizontal) a été liée en mode drill-down à B. Puis la séquence B a été liée en mode drill-down à C.

Les diagrammes s’étendent sur trois niveaux. Dans le HTML animé, vous pouvez choisir le niveau à animer.

Unistep link explained 3
Liens Unistep - explications - exemple 3

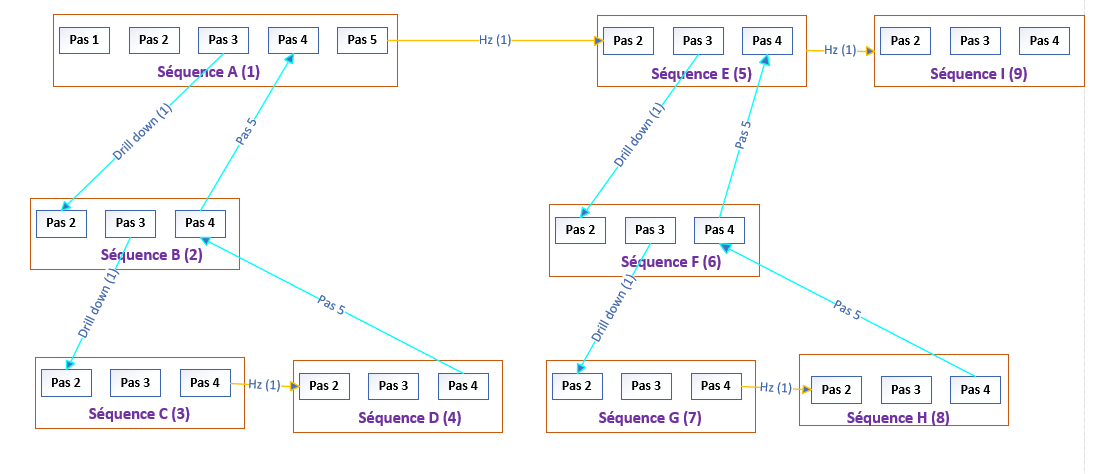

Un exemple complexe, avec plusieurs drill-downs et liens horizontaux

La séquence A appelle la séquence B en mode drill-down. À son tour, la séquence B appelle la séquence C en mode drill-down, celle-ci étant également liée en mode horizontal.

La création des liens s’est faite comme suit : d’abord les liens horizontaux entre A et E, puis entre C et D. Ensuite, la séquence A (déjà liée en mode horizontal) a été liée en mode drill-down à B. Puis la séquence B a été liée en mode drill-down à C.

Les diagrammes s’étendent sur trois niveaux. Dans le HTML animé, vous pouvez choisir le niveau à animer.

Unistep link explained 3
Liens Unistep - explications - exemple 4
